Zniknęła tradycyjna „matryca zarządzająca” DSO ...zamiast tego sterowanie systemem odbywa się za pośrednictwem modułów wejścia i wyjścia audio oraz szkieletowej sieci Ethernet !

VIGIL3 - najnowszy, modułowy system DSO to teraz najbardziej elastyczny i skalowalny dźwiękowy system ostrzegawczy na rynku !

Zamiast centralnego routera dźwiękowego (matrycy audio) systemu DSO, wejścia audio (tj. mikrofony) i wyjścia audio dla systemu VIGIL3 (tj. strefy) są obsługiwane przez moduły, które można dowolnie rozmieścić w ramach projektu.
Dzięki temu system może rosnąć zgodnie z potrzebami użytkownika. W jednym systemie możesz utworzyć do 400 wejść (mikrofonowo/muzycznych) i aż 800 stref wyjściowych.
VIGIL3 to inwestycja na przyszłość ! VIGIL3 - modułowy, nowoczesny, energooszczędny system DSO
System VIGIL3 jest zbudowany na - odpornej na uszkodzenia - sieci szkieletowej Ethernet, bez potrzeby stosowania jakichkolwiek przełączników Ethernet, a dzięki swojej modułowej konstrukcji jest naprawdę skalowalny.
Każdy z modułów wyjściowych audio obsługuje do 8-miu stref, a przy podłączeniu 100 takich modułów, jeden Dźwiękowy System Ostrzegawczy VIGIL3 może mieć aż 800 stref !

Konfiguracja systemu VIGIL3 - bez względu na rozmiar, scentralizowany lub zdecentralizowany - może być wykonana z jednego punktu. Dlatego wszelkie regulacje systemu są proste i można je wykonać bez konieczności pokonywania potencjalnie dużych odległości między różnymi punktami rozproszonego systemu. Inżynier może po prostu wprowadzić zmiany, takie jak załadowanie nowych wiadomości lub innych wymagań konfiguracyjnych w najbliższym lub najbardziej dostępnym miejscu, oszczędzając swój cenny czas.

Nowe modele wzmacniaczy VIGIL3 (z własnym zasilaniem) są teraz niesamowicie lekkie (lżejsze do 58%) i bardziej kompaktowe. To wynik zastosowania innowacyjnej technologii beztransformatorowej!
Mniejszy rozmiar i zwiększona wydajność oznaczają mniej miejsca w szafie dla tańszej instalacji i mniejsze akumulatory. Do dyspozycji mamy 5 modułów wzmacniaczy (z wbudowanym zasilaczem), każdy o wymiarach 1/3 rack 2U: BV075D – 2x75W, BV075Q – 4x75W, BV150D – 2x150W, BV150Q – 4x150W i BV300D – 2x300W.
Nowe wzmacniacze mogą pracować z matrycami serii BVRD2M, wykorzystywanymi dotychczas ze wzmacniaczami poprzedniej generacji VIGIL2.

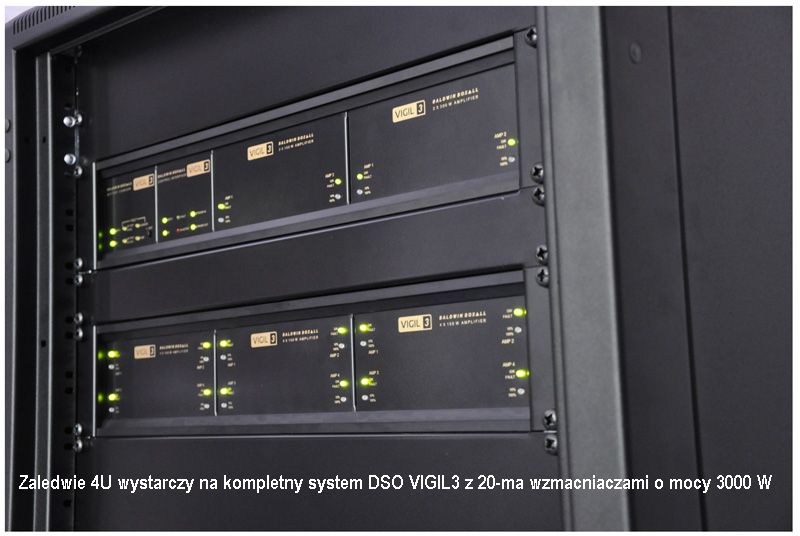

VIGIL3 - modułowy, nowoczesny, energooszczędny system DSO Niewiarygodne! Teraz zaledwie 4U wystarczy na kompletny system
DSO VIGIL3 z 20-ma wzmacniaczami o łącznej mocy 3000 W (foto powyżej)



Łatwe konfigurowanie i sterowanie zapewnia wielkoformatowy interfejs użytkownika z ekranem dotykowym GUI, który umożliwia wielowarstwową kontrolę graficzną bez konieczności korzystania z zewnętrznego komputera. Jest całkowicie konfigurowalny przez instalatora - bez programowania ani specjalnych narzędzi - i zapewnia pojedynczy punkt dostępu do obsługi, konfiguracji, monitorowania i raportowania.

VIGIL3 - modułowy, nowoczesny, energooszczędny system DSO


System może przechowywać do 254, całkowicie monitorowanych i w pełni zsynchronizowanych wiadomości głosowych. Do optymalizacji zrozumiałości komunikatów służy 24-pasmowy korektor parametryczny, najwyższej jakości wzmacniacze i obwody „wykrywające hałas otoczenia”.
Jak przystało na system DSO zgodny z EN54, VIGIL3 jest stale monitorowany pod kątem wykrywania usterek, od każdego wejścia (mikrofonu) przez całe okablowanie i sprzęt aż po wyjścia (głośniki). Monitorowanie jest automatyczne za pomocą niesłyszalnych sygnałów tonowych 30 Hz lub 24 kHz




Cechy i zalety:

  • obsługuje jednocześnie do 64 kanałów audio na żywo
  • obsługuje do 400 wejść audio i 800 wyjść na strefy
  • przechowuje do 254 monitorowanych komunikatów głosowych
  • jest całkowicie modułowy i w pełni rozszerzalny
  • szybka rozbudowa z małych do bardzo dużych systemów DSO
  • szkieletowa struktura sieciowa, odporna na awarie
  • pojedynczy punkt dostępu do konfiguracji / dziennika błędów
  • rozproszony, ale tworzący jeden Dźwiękowy System Ostrzegawczy
  • może być zamocowany w stacjonarnej szafie rack lub naściennej Eclipse
  • symetryzowany tor audio (0dBM) z 24-pasmowym korektorem parametrycznym
  • opcjonalna Linia Opóźniająca na wyjściach …aż do 1 sekundy
  • monitorowanie niesłyszalnym sygnałem 30 Hz lub 24 kHz
  • łatwe i szybkie połączenia wewnętrzne CAT5
  • synchronizowane komunikaty - nawet w układzie de-centralnym
  • nie wymaga stosowania switchy Ethernet
  • absolutnie bez żadnych opłat licencyjnych
  • obsługuje wszystkie wzmacniacze Baldwin Boxall i rozwiązania do monitorowania linii głośnikowych
  • obsługuje standardowe mikrofony Baldwin Boxall
  • wszystkie połączenia są monitorowane pod kątem niezawodności
  • pozwala stosować mieszane interfejsy sieci miedzianych i światłowodowych
  • będzie działał podczas awarii zasilania (do 72 godzin czuwania) min 30 minut na pełnej mocy
  • VIGIL3 posiada certyfikat CNBOP zgodności z EN54



Wzmacniacze VIGIL3

VIGIL3 - nowe, beztransformatorowe wzmacniacze Wzmacniacze mocy VIGIL3 wykorzystują nowoczesną beztransformatorową technologię, która eliminuje potrzebę stosowania ciężkich i dużych transformatorów. A to oznacza, że:
  • każdy wzmacniacz jest znacznie lżejszy – waży do 58% mniej w przeliczeniu na wat mocy
  • do produkcji wykorzystuje znacznie mniej miedzi
  • wzmacniacze VIGIL3 zapewniają większą moc w mniejszych gabarytach co znacznie redukuje wielkość systemowej szafy rack
  • w jednej ramie rack 2U możliwe jest zamontowanie wzmacniaczy o łącznej mocy 1800W
  • dodatkowo, każdy wzmacniacz posiada wbudowany zasilacz sieciowy
  • wzmacniacze posiadają „tryb uśpienia”, który działa zarówno na zasilaniu sieciowym i akumulatorowym i błyskawicznie przywracają wzmacniacz do pracy gdy jest potrzebny (bez jakiejkolwiek zwłoki)
  • drastyczne zmniejszenie zużycia prądu to duża korzyść dla użytkownika i środowiska
  • w jednej ramie 2U można zmieścić 3 moduły wzmaczniaczowe VIGIL3 dla 12 stref !
  • modułowa konstrukcja wzmacniaczy VIGIL3 oferuje dużą elastyczność projektowania systemu.
  • kompatybilności wsteczna pozwala w razie potrzeby na zastąpienie wzmacniacza VIGIL3 odpowiednikiem VIGIL2
  • wzmacniacze VIGIL3, w połączeniu z modułem ładowarki akumulatorów (BVMBC) i matrycami BVRD2M/BVRD2M4 systemu Voice Alarm (DSO) tworzą potężną technologię zgodną z EN54 dla Dźwiękowego Systemu Ostrzegawczego (VACIE).
  • w ofercie wzmacniaczy VIGIL3 znajdują się jednostki o mocach: 2x75 W (BVO75D), 2x150 W (BV150D), 4x75 W (BVO75Q), 4x150 W (BV150Q) oraz 2x300 W (BV300D)
